文章出處：知識中心 網(wǎng)責任編輯： 洛陽軸承 閱讀量： 發(fā)表時間：2020-09-11 08:33:13
軸承鋼是用來制造滾珠、滾柱和軸承套圈的鋼。軸承在工作時承受著極大的壓力和摩擦力，所以要求軸承鋼有高而均勻的硬度和耐磨性，以及高的彈性極限。對軸承鋼的化學成分的均勻性、非金屬夾雜物的含量和分布、碳化物的分布等要求都十分嚴格，是所有鋼鐵生產(chǎn)中要求最嚴格的鋼種之一。
1976年國際標準化組織ISO將一些通用的軸承鋼號納入國際標準，將軸承鋼分為：
全淬透型軸承鋼、表面硬化型軸承鋼、不銹軸承鋼、高溫軸承鋼等四類共17個鋼號。
有的國家增加一個類別為特殊用途的軸承鋼或合金。我國已納入標準的軸承鋼分類方法與ISO相似，分別對應為高碳鉻軸承鋼、滲碳軸承鋼、不銹耐蝕軸承鋼、高溫軸承鋼四大類。
近五十年來我國還在軸承鋼鋼種及其軸承用材料方面，如無鉻軸承鋼、中碳軸承鋼、特殊用途軸承鋼及合金、金屬陶瓷等取得了很大的進展。
高碳鉻軸承鋼GCr15是世界上生產(chǎn)量最大的軸承鋼，含碳Wc為1%左右，含鉻量Wcr為1.5%左右，從1901年誕生至今100多年來，主要成分基本沒有改變，隨著科學技術(shù)的進步，研究工作任在繼續(xù)，產(chǎn)品質(zhì)量不斷提高，占世界軸承鋼生產(chǎn)總量的80%以上。以至于現(xiàn)在我們所說的軸承鋼如果沒有特殊的說明，那就是指GCr15。
軸承鋼主要用于制造滾動軸承的滾動體和套圈。由于軸承應具備長壽命、高精度、低發(fā)熱量、高速性、高剛性、低噪音、高耐磨性等特性，因此要求軸承鋼應具備：高硬度、均勻硬度、高彈性極限、高接觸疲勞強度、必須的韌性、一定的淬透性、在大氣的潤滑劑中的耐腐蝕性能。
為了達到上述性能要求，對軸承鋼的化學成分均勻性、非金屬夾雜物含量和類型、碳化物粒度和分布、脫碳等要求嚴格。軸承鋼總體上向高質(zhì)量、高性能和多品種方向發(fā)展。軸承用鋼按特性及應用環(huán)境劃分為：高碳鉻軸承鋼、滲碳軸承鋼、高溫軸承鋼、不銹軸承鋼及專用的特種軸承材料。
為適應高溫、高速、高負荷、耐蝕、抗輻射的要求，需要研制一系列具有特殊性能的新型軸承鋼。為了降低軸承鋼的氧含量，發(fā)展了真空冶煉、電渣重熔、電子束重熔等軸承鋼的冶煉技術(shù)。而大批量軸承鋼的冶煉由電弧爐熔煉，發(fā)展成各種類型初煉爐加爐外精煉。

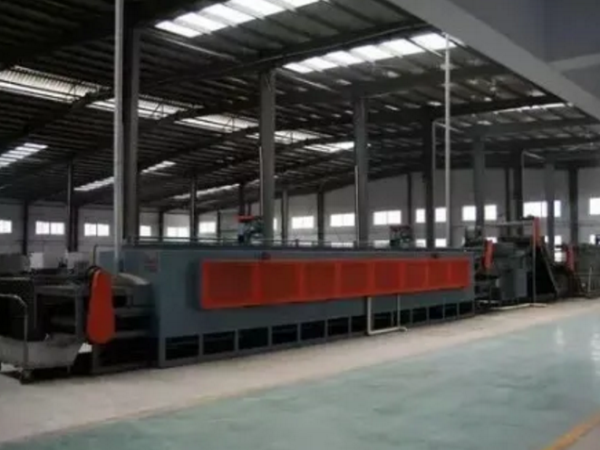

目前，采用容量大于60噸初煉爐＋LF／VD或RH＋連鑄＋連軋工藝生產(chǎn)軸承鋼，以達到高質(zhì)量、高效率、低能耗之目的。在熱處理工藝方面，由車底式爐、罩式爐發(fā)展成連續(xù)可控氣氛退火爐熱處理。目前，連續(xù)熱處理爐型最長為150m，加工生產(chǎn)軸承鋼的球化組織穩(wěn)定和均勻，脫碳層小，消耗能量低。
20世紀70年代以來，隨著經(jīng)濟發(fā)展和工業(yè)技術(shù)進步，軸承的應用范圍擴大；而國際貿(mào)易的發(fā)展，又推動了軸承鋼標準國際化和新技術(shù)、新工藝及新裝備的開發(fā)和應用，效率高、質(zhì)量高、成本低的配套技術(shù)和工藝裝備應運而生。
日本和德國等均建成了高潔凈度、高質(zhì)量的軸承鋼生產(chǎn)線，使鋼的產(chǎn)量迅速增加，鋼的質(zhì)量和疲勞壽命大幅度提高。日本和瑞典生產(chǎn)的軸承鋼的氧含量降到10ppm以下。80年代末期，日本山陽特鋼公司的先進水平為5.4ppm，達到了真空重熔軸承鋼的水平。
軸承的接觸疲勞壽命對鋼組織的均勻性非常敏感。提高潔凈度(減少鋼中的雜質(zhì)元素和夾雜物含量)，促使鋼中的非金屬夾雜物和碳化物細小均勻分布，可以提高軸承鋼的接觸疲勞壽命。
軸承鋼使用狀態(tài)下的組織應是回火馬氏體基體上均勻分布著細小的碳化物顆粒，這樣的組織可以賦予軸承鋼所需要的性能。高碳軸承鋼中的主要合金元素有碳、鉻、 硅、錳、釩等。
如何獲得球化組織是軸承鋼生產(chǎn)中的重要問題，控軋控冷是先進軸承鋼的重要生產(chǎn)工藝。通過控軋或軋后快冷消除了網(wǎng)狀碳化物，獲得合適的預備組織，可以縮短軸承鋼球化退火時間，細化碳化物，提高疲勞壽命。
近年來，俄羅斯和日本采用低溫控軋(800℃～850℃以下)，軋后采用空冷加短時間退火，或完全取消球化退火工藝，就可得到合格的軸承鋼組織。
軸承鋼的650℃溫加工也是新型技術(shù)。共析鋼或高碳鋼熱加工前若具有細晶粒組織或在加工過程能形成細晶粒，則在(0.4～0. 6)熔化溫度范圍內(nèi)，在一定應變速率下，呈現(xiàn)出超塑性。
美國海軍研究院(NSP)對5 2100鋼進行了650℃溫加工試驗表明，在650℃下真應變，2.5不發(fā)生斷裂。因此，有可能以650℃溫加工來代替高溫加工并與球化退火工藝結(jié)合起來，這對簡化設備和工序、節(jié)約能源、提高質(zhì)量有重要意義。
在熱處理方面，在提高球化退火質(zhì)量，獲得細小、均勻、球形的碳化物以及縮短退火時間或取消球化退火工序的研究方面有了進展，即盤條生產(chǎn)采用兩次組織退火，將拉拔后的720℃～730℃再結(jié)晶退火改為760 ℃的組織退火。這樣可以得到硬度低、球化好、無網(wǎng)狀碳化物的組織，關(guān)鍵要保證中間拉拔減面率≥14%。該工藝使熱處理爐的效率提高25%～30%。連續(xù)式球化退火熱處理技術(shù)是軸承鋼熱處理的發(fā)展方向。
各國都在研究和開發(fā)新型軸承鋼，擴大應用和代替?zhèn)鹘y(tǒng)的軸承鋼。如快速滲碳軸承鋼，通過改變化學成分來提高滲碳速度，其中碳含量由傳統(tǒng)的0.08%～0.20%提高到0.45%左右，滲碳時間由7小時縮短到30 分鐘。
開發(fā)了高頻淬火軸承鋼，用普通中碳鋼或中碳錳、鉻鋼，通過高頻加熱淬火來代替普通軸承鋼，既簡化了生產(chǎn)工序又降低了成本，并提高了使用壽命。
日本研制的GCr465、SCM465疲勞壽命比SUJ2高2～4倍。由于在高溫、腐蝕、潤滑條件惡劣的環(huán)境下使用軸承愈來愈多，過去使用的M50(CrMo4V)、440C(9Cr18Mo)等軸承鋼已不能滿足使用要求，急需研制加工性能好、成本低、疲勞壽命長、能適合不同目的和用途的軸承用鋼，如高溫滲碳鋼 M50NiL、易加工不銹軸承鋼50X18M以及陶瓷軸承材料等。
針對GCr15SiMn鋼淬透性低的弱點，我國開發(fā)了高淬透性和淬硬性軸承鋼GCr15SiMo，其淬硬性HRC≥60，淬透性J60≥25mm。GCr15SiMo的接觸疲勞壽命L10和L50分別比GCr15Si Mn提高73%和68%，在相同使用條件下，用G015SiMo鋼制造的軸承的使用壽命是GCr15SiMo鋼的兩倍。
近年來，我國還開發(fā)了能節(jié)約能源、節(jié)約資源和抗沖擊的GCr4軸承鋼。與GCr15相比，GCr4的沖擊值提高了66%～104%，斷裂韌性提高了67%，接觸疲勞壽命L10提高了12%。GCr4鋼軸承采用高溫加熱表面淬火熱處理工藝。與全淬透的GCr15鋼軸承相比，GCr4鋼軸承的壽命明顯提高，可用于重載高速列車軸承。
今后軸承鋼主要向高潔凈度和性能多樣化兩個方向發(fā)展。提高軸承鋼的潔凈度，特別是降低鋼中的氧含量，可以明顯延長軸承的壽命。
氧含量由28ppm降低到5ppm，疲勞壽命可以延長1個數(shù)量級。為了延長軸承鋼的壽命，人們多年來一直致力于開發(fā)應用精煉技術(shù)來降低鋼中的氧含量。通過不懈的努力，軸承鋼中的最低氧含量已從20世紀60 年代的28ppm 降低到90年代的5ppm。
目前，我國可以將軸承鋼中的最低氧含量控制在 10ppm左右。軸承使用環(huán)境的變化要求軸承鋼必須具備性能的多樣化。如設備轉(zhuǎn)速的提高，需要準高溫用(200℃以下)軸承鋼(通常采用在 SUJ2鋼的基礎上提高Si含量、添加V和Nb的方法來達到抗軟化和穩(wěn)定尺寸的目的)；腐蝕應用場合，需要開發(fā)不銹軸承鋼；為了簡化工藝，應該開發(fā)高頻淬火軸承鋼和短時滲碳軸承鋼；為了滿足航空航天的需要，應開發(fā)高溫軸承鋼。
（來源:軸承雜志社）
軸研所公眾號 軸承雜志社公眾號
Copyright ? 2019 洛陽軸承研究所有限公司, All Rights Reserved 備案號：豫ICP備18028303號-3
豫公網(wǎng)安備 41030502000528號
營銷熱線
0379-64367521
0379-64880626
13693806700
0379-64880057
0379-64881181
當前位置：
返回
